jvm runtime memory

本文将对JVM内存数据模型进行介绍，并给出一个简单的Java应用程序，描述其内存分配过程。在编写代码中，只有对类、各个变量和Java对象做到心中有数，才能“下笔”（敲代码）如有神。

1. JVM内存数据模型

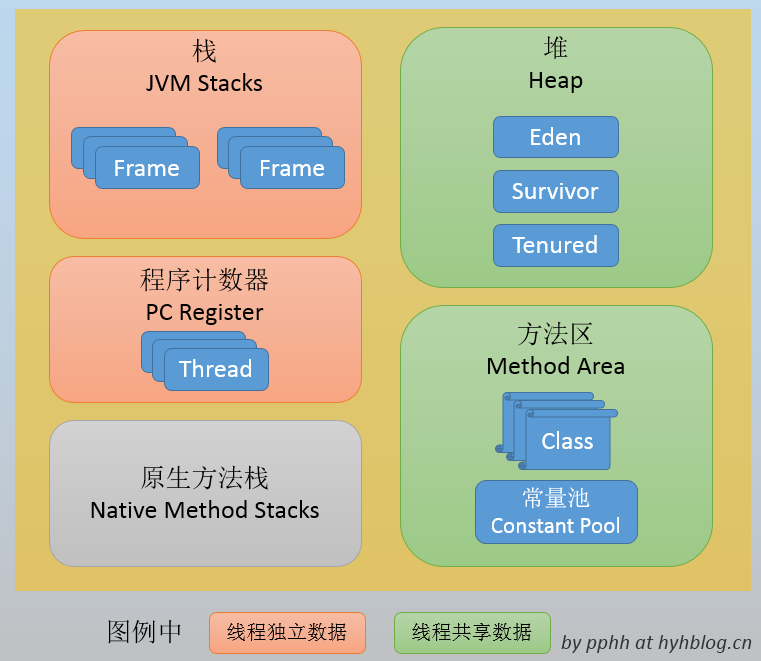

如下图所示，

根据JVM规范，在运行时刻JVM内存数据分为如下6种，

PC Register 程序计数器：一个JVM中支持多个线程的执行，每个线程拥有各自独立的程序计数器，程序计数器指向线程执行的当前方法地址。
JVM Stacks 栈区：每个线程拥有各自独立的JVM栈，一个栈存储着frames列表，每个frame对应着一个方法调用，其保存着方法调用所使用的本地变量和Java对象的引用，方法返回的值和异常。Frame按照后入先出的原则，执行并返回调用结果。这个数据区会发生如下两种内存溢出错误，
- StackOverflowError 栈超过允许的调用深度
- OutofMemoryError 栈超过允许的可用内存大小
Heap 堆区，这个区的数据被所有线程所共享，是类对象创建时分配内存的地方。这个区的内存被JVM管理，实现对象的自动回收，也就是GC。这个数据区发生如下的内存溢出错误，
- OutofMemoryError创建的对象超过可分配的内存大小
Method Area方法区：这个区的数据被所有线程所共享，里面加载着类的定义，包括常量池，变量和方法数据等。这个数据区发生如下的内存溢出错误，
- OutofMemoryError加载的类超过可分配的内存大小
Run-Time Contant Pool 常量池，一个类文件中所定义的常量，一般会存储在方法区中。
Native Method Stacks原生方法栈，Java内核代码中含有很多对操作系统原生方法的调用，这里存储着对原生方法调用的信息。其只对Java内核代码有意义，对于Java程序员来说，可以忽略这个区。

2. 一个简单应用程序的JVM内存数据

下面以一个简单的Java程序，描述下JVM的内存分配过程。

public class Demo {

    private static String CONSTANT = "hello,world";

    public static void main(String[] args) {
        Demo demo = new Demo();
        demo.print(CONSTANT);

        int i = 0;
        String s = String.valueOf(i);
        demo.print(s);
    }

    private String print(String s) {
        System.out.println(s);
        return s;
    }

}

上述程序定义了一个Demo的类，里面包含了一个main主程序，和一个print()方法调用。

整个程序在运行过程中，JVM将会执行如下动作，

JVM根据启动参数，初始化各个内存区。
JVM加载Demo类到方法区，加载各个变量和方法定义，加载常量定义，其中字符串常量从堆区分配。
启动一个main线程，执行main主程序，线程的执行进度记录在程序计数器中。同时，在栈区初始化当前线程的方法调用栈。
进入main()方法调用，创建frame1，初始化如下变量
- String args 输入参数，引用指向堆区所创建的args对象
- Demo demo 引用，指向堆区所创建的demo对象
- int i = 0 分配一个整型i，初始化值为0
- String s 引用，指向堆区所创建的s对象
进入print()方法调用，创建frame2
- String s 输入参数，引用指向堆区已创建的s对象
- 返回s，指向堆区的s对象。
print()方法调用结束，栈回到frame1。
main()方法调用结束，方法调用栈清空。
main线程执行结束。

上述在内存的分配可以描述为下图，

3. 堆区和元空间

JVM Heap是最大的内存分配区域，所有的Java对象都从这里获得内存存储空间，这里也是JVM自动内存回收（GC）的地方。

要想了解GC的工作机制，首先需要了解堆区中Java对象按代进行存储的机制。整个堆区分为如下几个区域，

Eden 伊甸园区：这里是创建对象时最先分配内存的地方，名副其实的创世区
Survivor 存活区：在发生Young GC时，会将Eden区中大量不再使用的对象删除，留下来的放入Survivor区。注意的是，Survivor区一般有两个，每次YGC时，将会S0和S1交换着来保存存活下来的对象。也就是说，S0和S1总有一个是处于清空状态。
Tenured年老代：在GC多次过后，有些对象存活时间比较长，将会移入到年老代。

至于对象的存活与否，如何回收，这个将涉及到对象引用计数的概念，以及各个GC算法实现，这里不再扩展。

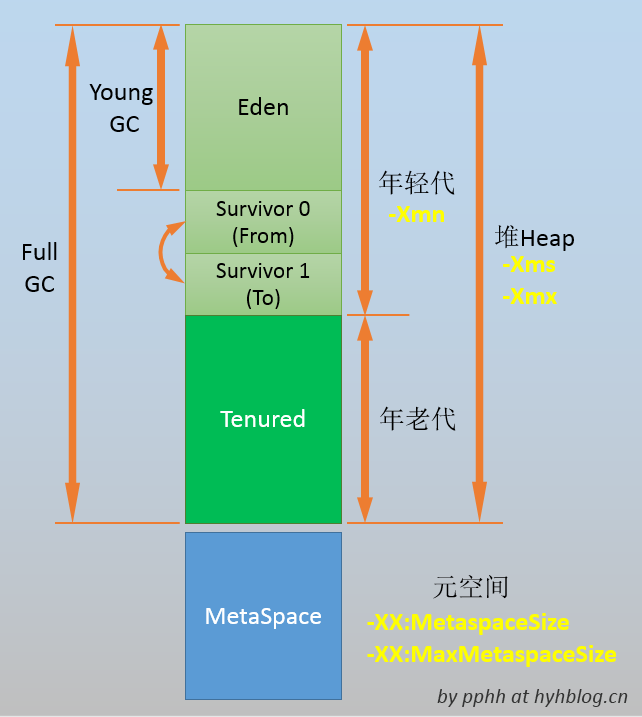

下图描述了堆区的示意图，

图中还有一个元空间（MetaSpace），在JDK7之前其是一个永久代（PermGen）的内存空间，里面存放类定义等数据。在JDK8之后，永久代被元空间取代，两者的区别之一在于空间地址，永久代位于JVM Heap Memory中，而元空间移到了native memory中，这里的native memory是相对于JVM里面的heap memory而言，是位于JVM所运行的内存空间。

一个查看Java进程的堆区内存使用情况，命令如下（请使用JDK8的jmap工具），

$ jmap -heap 14120
Attaching to process ID 14120, please wait...
Debugger attached successfully.
Server compiler detected.
JVM version is 25.111-b14

using thread-local object allocation.
Parallel GC with 4 thread(s)

Heap Configuration:
   MinHeapFreeRatio         = 0
   MaxHeapFreeRatio         = 100
   MaxHeapSize              = 4208984064 (4014.0MB)
   NewSize                  = 88080384 (84.0MB)
   MaxNewSize               = 1402994688 (1338.0MB)
   OldSize                  = 176160768 (168.0MB)
   NewRatio                 = 2
   SurvivorRatio            = 8
   MetaspaceSize            = 21807104 (20.796875MB)
   CompressedClassSpaceSize = 1073741824 (1024.0MB)
   MaxMetaspaceSize         = 17592186044415 MB
   G1HeapRegionSize         = 0 (0.0MB)

Heap Usage:
PS Young Generation
Eden Space:
   capacity = 31981568 (30.5MB)
   used     = 21396720 (20.405502319335938MB)
   free     = 10584848 (10.094497680664062MB)
   66.90328629290471% used
From Space:
   capacity = 1048576 (1.0MB)
   used     = 524288 (0.5MB)
   free     = 524288 (0.5MB)
   50.0% used
To Space:
   capacity = 1048576 (1.0MB)
   used     = 0 (0.0MB)
   free     = 1048576 (1.0MB)
   0.0% used
PS Old Generation
   capacity = 176160768 (168.0MB)
   used     = 68010784 (64.86013793945312MB)
   free     = 108149984 (103.13986206054688MB)
   38.60722496396019% used

6179 interned Strings occupying 524264 bytes.

4. Java主要启动参数

在了解了JVM内存数据模型之后，下面就可以看看Java 的各种启动参数配置，来了解如何配置JVM的内存空间。

可以通过java -X命令获取java的启动参数列表，或者查看文档。

参数	描述	默认值
-server	服务器模式
-Xms	堆初始化容量
-Xmx	堆最大可分配容量	建议根据可用物理内存设置
-Xmn	年轻代堆初始化容量（且为最大容量）	建议不配置，根据NewRatio动态调整
-Xss	栈大小	320KB-1MB
-XX:MetaspaceSize	元空间初始化容量
-XX:MaxMetaspaceSize	元空间最大可分配容量
-XX:NewSize	同-Xmn
-XX:NewRatio	年老代和年轻代的容量比例	2
-XX:SurvivorRatio	Eden和单个Survivor的容量比例	8
-XX:+UseAdaptiveSizePolicy	允许JVM动态调整年老代和年轻代的容量比例	enabled
-XX:+PrintGC	每次GC时输出相关信息	disabled
-XX:+PrintGCDateStamps	GC日志中输出日期时间
-Xloggc:./gc.log	GC日志文件位置
-XX:+HeapDumpOnOutOfMemoryError	在OOM时输出堆区内存情况	disabled
-XX:HeapDumpPath=path	输出堆区内存到指定文件
-XX:+UseSerialGC	串行GC	disabled
-XX:+UseParallelGC	并行GC	JDK8中服务器模式下默认GC选项
-XX:+UseG1GC	G1 GC	JDK9中服务器模式下默认GC选项
